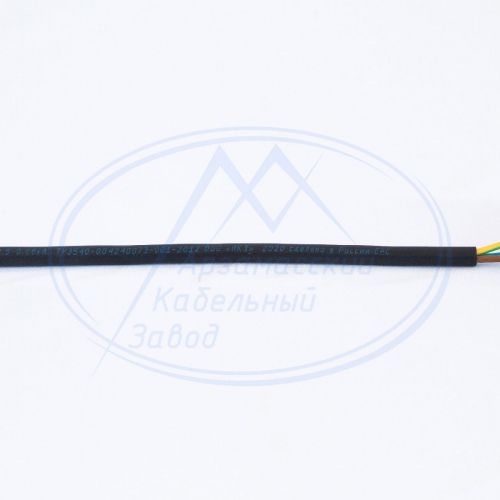

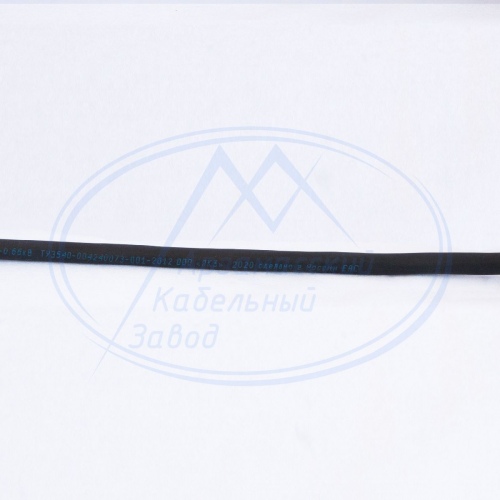

Кабель КГТП, КГТП-ХЛ
Технические условия: 27.32.13-004-42400736-2021
ГОСТ: 24334-20
Кабели 380/660 предназначенные для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное напряжение до 660В включительно частоты до 400 Гц или на постоянное номинальное напряжение до 1000 В.
Режим работы кабеля :
1 — тяжелый.
2 — средний.
3 — легкий:
Виды климатических исполнений кабелей У, ХЛ категории размещения 1,2,3 по ГОСТ 15150.
Токопроводящая жила – медная, многопроволочная, круглой формы, 5 класса гибкости в соответствии с ГОСТ 22483.
Изоляция – термоэластопласт ТЭП.
Скрутка - изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечник.
Оболочка – термоэластопласт ТЭП.
Изолированные жилы кабелей имеют отличительную расцветку. Кабели могут иметь все жилы одинакового сечения, а также могут иметь одну жилу меньшего сечения (жилу заземления или нулевую). В одножильных кабелях изоляция и оболочка могут быть заменены на единый покров: изоляционно-защитную оболочку. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.4 ГОСТ 24334.
Индекс "ХЛ" означает холодостойкое исполнение кабеля.
МАРКИ ПРОВОДОВ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
МАРКА КАБЕЛЯ |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
ПРЕИМУЩЕСТВЕННАЯ |
|
КГТП
КГТП-ХЛ
|
Кабель гибкий с медными жилами, с изоляцией и оболочкой из термоэластопласта.
Кабель гибкий с медными жилами, с изоляцией и оболочкой из термоэластопласта, холодостойкий |
Для подключения переносных приборов, передвижных электродвигателей или механизмов, различного используемого в производстве оборудования с радиусом изгиба не менее восьми диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 70 °С для легкого и среднего режимов работы
Для подключения переносных приборов, передвижных электродвигателей или механизмов, различного используемого в производстве оборудования с радиусом изгиба не менее восьми диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 70 °С для легкого и среднего режимов работы. Температура эксплуатации до минус 60°С |
|
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ КГТП КГТП-ХЛ |
-40°С ДО +50°С -60°С ДО +50°С |
|
Температура прокладки и/или перемотки без предварительного подогрева |
не ниже минус 15°С для КГТП, не ниже минус 40 °С для КГТП-ХЛ. |
|
Минимальный радиус изгиба при монтаже и эксплуатации 8 Dн, где Dн — наружный диаметр кабеля |
|
|
Срок службы, не менее |
2,5 года |
|
Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию |
6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления. |
|
Условия хранения кабеля |
Условия хранения кабеля в части воздействия климатических факторов должны соответствовать группе 8 ГОСТ 15150 |
МАРКИ КАБЕЛЕЙ, ЧИСЛО И НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛ
|
МАРКА КАБЕЛЯ |
ЧИСЛО ЖИЛ |
НОМИНАЛЬНОЕ СЕЧЕНИЕ ОСНОВНЫХ ЖИЛ, ММ2 |
|
КГТП, КГТП-ХЛ |
1 |
2,5 – 50 |
|
2 – 4 5 |
0,75 –50 0,75-35 |
