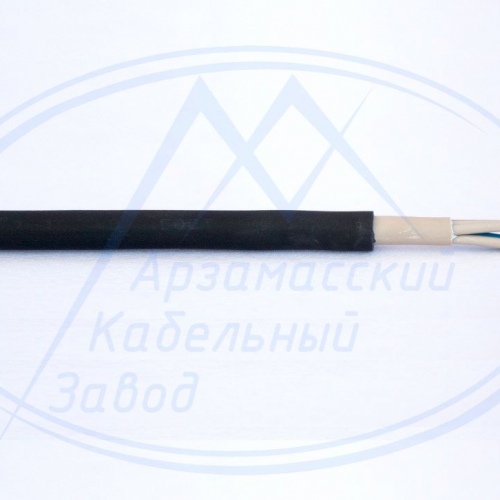

Кабель ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx

Номинальное напряжение: до 0,66 кВ, 1 кВ

Технические условия: 3500-020-59680332-2016

ГОСТ: 31996-2012

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц, в электрических цепях, сохраняющих работоспособность при пожаре.

Климатическое исполнение УХЛ, категория размещения 3, 4 по ГОСТ 15150.

Класс пожарной опасности по ГОСТ 31565:

ВВГнг(А)-FRLS - П1б.7.2.2.2.

ВВГнг(А)-FRLSLTx - П1б.7.2.1.2



ВВГнг(А)-FRLS – Кабель силовой, с термическим барьером поверх медных токопроводящих жил из слюдосодержащих лент, с изоляцией и наружной оболочкой из поливинил-хлоридного пластиката пониженной пожарной опасности.

ВВГнг(А)-FRLSLTx – Кабель силовой, с термическим барьером поверх медных токопроводящих жил из слюдосодержащих лент, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженной токсичностью продуктов горения.

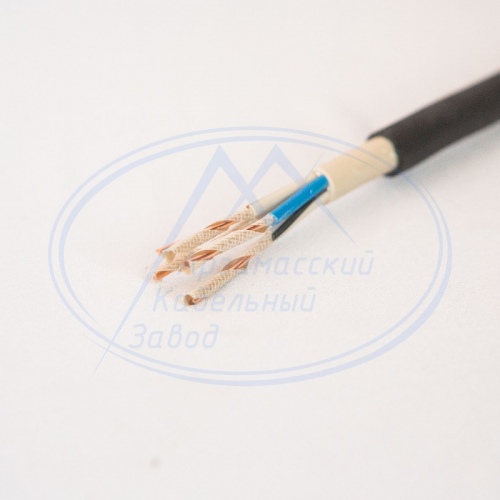

Токопроводящая жила – медная однопроволочная, обмотанная стеклослюдяной лентой.

Скрутка – изолированные жилы 2-х,3-х,4-х и 5-ти жильных кабелей скручены в сердечник.

Изоляция, внутренняя оболочка и наружная оболочка

ВВГнг(А)-FRLS – из поливинилхлоридного пластиката пониженной пожарной опасности.

ВВГнг(А)-FRLSLTx – из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженной токсичностью продуктов горения.

Поверх скрученных изолированных жил накладывается заполнитель межфазного пространства из ПВХ-пластиката придающий кабелю в сечении круглую форму. Для обеспечения подвижности жил при эксплуатации и для разделки кабелей между изоляцией и внутренней оболочкой нанесен слой талька.



МАРКИ КАБЕЛЕЙ, ЧИСЛО И НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛ

ОБОЗНАЧЕНИЕ МАРКИ

КАБЕЛЯ

ЧИСЛО ЖИЛ

НОМИНАЛЬНОЕ СЕЧЕНИЕ ОСНОВНЫХ ЖИЛ, ММ²

Номинальное напряжение, кВ

0,66

1

ВВГнг(А)-FRLS

ВВГнг(А)-FRLSLTx

2, 3, 4 и 5

 2, 3, 4 и 5

1,5-6

 1,5-6

1,5-6

 1,5-6



МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ

МАРКА КАБЕЛЯ

НАИМЕНОВАНИЕ ЭЛЕМЕНТОВ

КОНСТРУКЦИИ КАБЕЛЯ

ПРЕИМУЩЕСТВА ОБЛАСТИ ПРИМЕНЕНИЯ

ВВГнг(А)-FRLS

Кабель силовой, с термическим барьером поверх медных токопроводящих жил из слюдосодержащих лент, с изоляцией и наружной оболочкой из поливинил-хлоридного пластиката пониженной пожарной опасности.

Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара

Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений

ВВГнг(А)-FRLSLTx

Кабель силовой, с термическим барьером поверх медных токопроводящих жил из слюдосодержащих лент, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженной токсичностью продуктов горения.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

0,66;1 КВ

Температура окружающей среды при эксплуатации кабеля:

от -50ºС до +50ºС

Относительная влажность воздуха при температуре до +35ºС:

98%

Минимальная температура прокладки кабеля без предварительного прогрева:

-15ºС

Предельно длительная допустимая рабочая температура жил:

+70ºС

Предельно допустимая температура нагрева жил кабеля в режиме перегрузки:

+90ºС

Максимальная температура нагрева жил кабеля при коротком замыкании

160ºС

Максимальная температура нагрева жил кабеля по условию не возгорания при коротком замыкании

350ºС

Минимально допустимый радиус изгиба при прокладке:

- многожильных:

не менее 7,5 диаметров кабеля

Срок службы, не менее:

30 лет

Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию:

5 лет

Условия хранения кабеля

условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать группам Ж3 и Ж2 по ГОСТ 15150
