Кабель ВВГнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx

Технические условия: 3500-020-56680332-2016

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Климатическое исполнение УХЛ, категория размещения 3, 4 по ГОСТ 15150.

Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.1.2.

Токопроводящая жила – медная однопроволочная или многопроволочная.

Изоляция: – не распространяющий горение поливинилхлоридный пластикат, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Расположение жил:

ВВГнг(А)-LSLTx - изолированные жилы 2-х,3-х,4-х и 5-ти жильных кабелей скручены в сердечник,

ВВГ-Пнг(А)-LSLTx - изолированные жилы расположены параллельно

Внутренняя оболочка – поверх скрученных изолированных жил накладывается заполнитель межфазного пространства из ПВХ-пластиката, не распространяющего горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, придающий кабелю в сечении круглую форму. Для обеспечения подвижности жил при эксплуатации и для разделки кабелей между изоляцией и внутренней оболочкой нанесен слой талька.

Наружные промежутки между изолированными жилами кабелей с номинальным сечением до 16 мм² включительно могут быть заполнены одновременно с наложением наружной оболочки при условии обеспечения практически круглой формы кабеля. Внутреннюю экструдированную оболочку в этом случае не накладывают.

Наружная оболочка – поверх внутренней оболочки кабелей наложена экструзией наружная оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

МАРКИ КАБЕЛЕЙ, ЧИСЛО И НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛ

ОБОЗНАЧЕНИЕ МАРКИ

КАБЕЛЯ

ЧИСЛО ЖИЛ

НОМИНАЛЬНОЕ СЕЧЕНИЕ ОСНОВНЫХ ЖИЛ, ММ²

Номинальное напряжение, кВ

0,66

1

ВВГнг(А)-LSLTx

1

1,5-50

1,5-50

ВВГнг(А)-LSLTx

2, 3, 4 и 5

1,5-50

1,5-35

ВВГ-Пнг(А)-LSLTx

2, 3

1,5-10

1,5-10

МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ

МАРКА КАБЕЛЯ

НАИМЕНОВАНИЕ ЭЛЕМЕНТОВ

КОНСТРУКЦИИ КАБЕЛЯ

ПРЕИМУЩЕСТВА ОБЛАСТИ ПРИМЕНЕНИЯ

ВВГнг(А)-LSLTx

Кабель с медными жилами, с изоляцией и оболочкой из не распространяющего горение поливинилхлоридного пластиката с низким дымо- и газовыделением, с низкой токсичностью продуктов горения

Для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

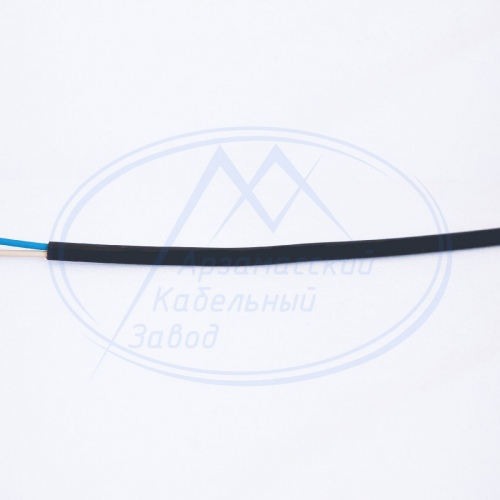

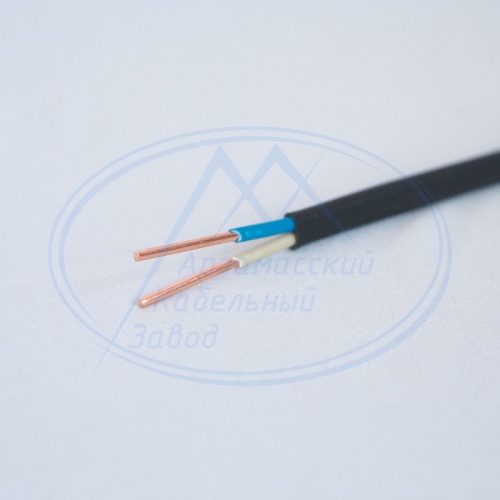

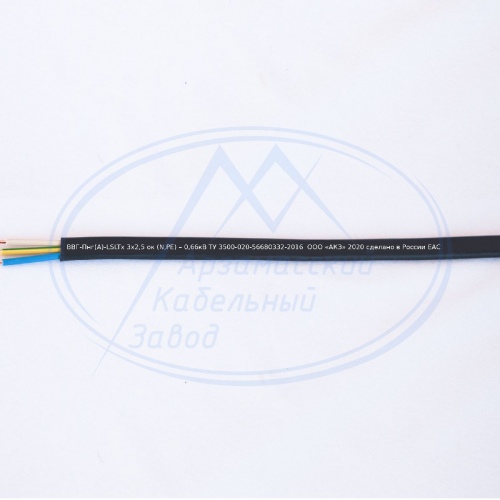

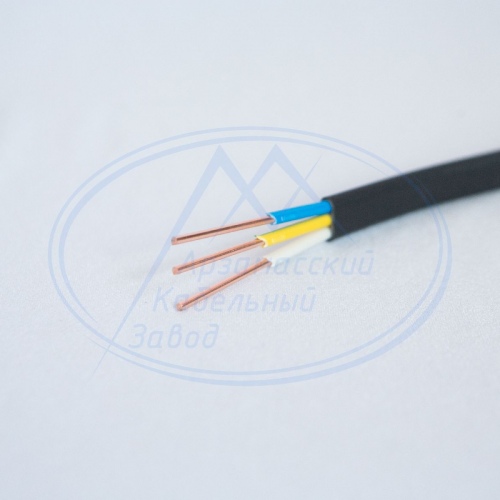

ВВГ-Пнг(А)-LSLTx

Кабель с медными жилами, с изоляцией и оболочкой из не распространяющего горение поливинилхлоридного пластиката с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, плоский



НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

0,66;1 КВ

Температура окружающей среды при эксплуатации кабеля:

от -50ºС до +50ºС

Относительная влажность воздуха при температуре до +35ºС:

98%

Минимальная температура прокладки кабеля без предварительного прогрева:

-15ºС

Предельно длительная допустимая рабочая температура жил:

+70ºС

Предельно допустимая температура нагрева жил кабеля в режиме перегрузки:

+90ºС

Максимальная температура нагрева жил кабеля при коротком замыкании

160ºС

Максимальная температура нагрева жил кабеля по условию невозгорания при коротком замыкании

350ºС

Минимально допустимый радиус изгиба при прокладке:

- одножильных:

- многожильных:



не менее 10 диаметров кабеля

не менее 7,5 диаметров кабеля

Срок службы, не менее:

30 лет

Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию:

5 лет

Условия хранения кабеля

условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать группам Ж3 и Ж2 по ГОСТ 15150
