Кабель ВВГнг(А)-LS, ВВГ-Пнг(А)-LS

Номинальное напряжение: до 0,66 кВ, 1 кВ

ГОСТ: 31996

Кабель силовой не распространяющий горение, с низким дымо- и газовыделением с медными жилами однопроволочными или многопроволочными с  изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности (ВВГнг(А)-LS, ВВГ-Пнг(А)-LS) предназначен для передачи и распространения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1,0 кВ номинальной частотой 50Гц.

Кабель применяется для групповой прокладки с учетом объема горючей нагрузки во внутренних электроустановках, а также в зданиях и закрытых кабельных сооружениях.

Вид климатического исполнения кабелей УХЛ категорий размещения 1,5 по  ГОСТ 15150.

Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.



Токопроводящая жила – медная однопроволочная или многопроволочная. Токопроводящие жилы кабелей соответствуют 1 или 2 классу по ГОСТ 22483.

Изоляция –  ПВХ пластикат пониженной пожарной опасности.

Расположение жил:

ВВГнг(А)-LS- изолированные жилы 2-х,3-х,4-х и 5-ти жильных кабелей скручены в сердечник,

ВВГ-Пнг(А)-LS - изолированные жилы расположены параллельно

Внутренняя оболочка – поверх скрутки изолированных жил наложен заполнитель междужильного пространства, выполненный из полимерной композиции с улучшенными свойствами по пожаробезопасности и придающий кабелю в сечении круглую форму. Для обеспечения подвижности жил при эксплуатации и для разделки кабелей между изоляцией и внутренней оболочкой нанесен слой талька.

Наружные промежутки между изолированными жилами кабелей с номинальным сечением до 16 мм² включительно могут быть заполнены одновременно с наложением наружной оболочки при условии обеспечения практически круглой формы кабеля. Внутреннюю экструдированную оболочку в этом случае не накладывают.

Наружная оболочка - Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожароопасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без повреждения элементов.



МАРКИ КАБЕЛЯ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

МАРКА КАБЕЛЯ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ОБЛАСТЬ ПРИМЕНЕНИЯ

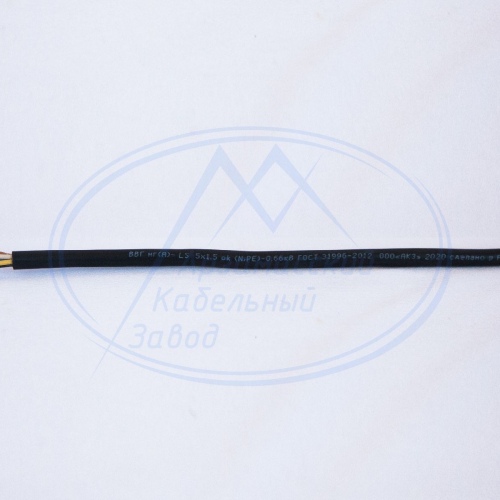

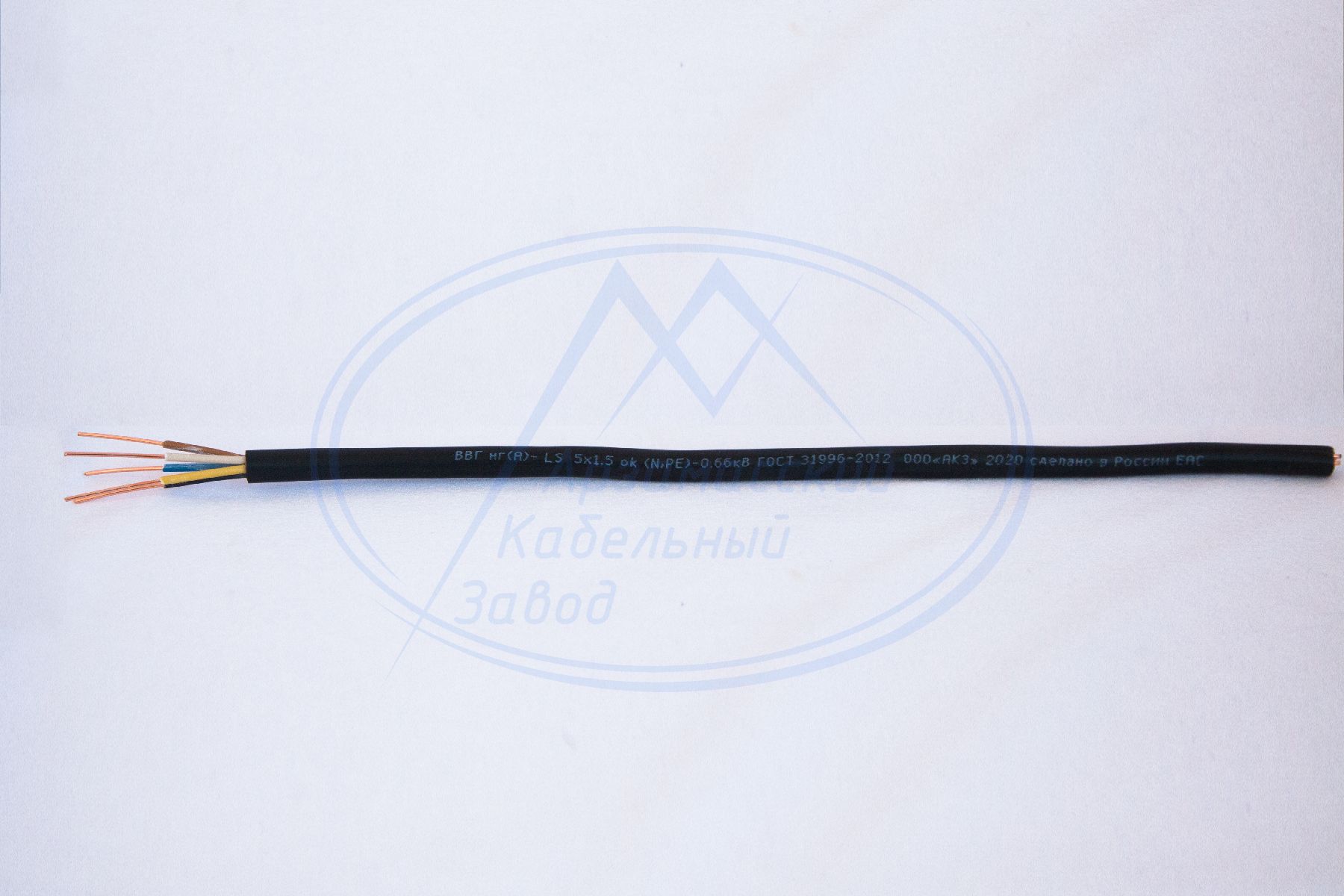

ВВГнг(А)-LS





Кабель с медными однопроволочными или многопроволочными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности

Для групповой прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Для групповой прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

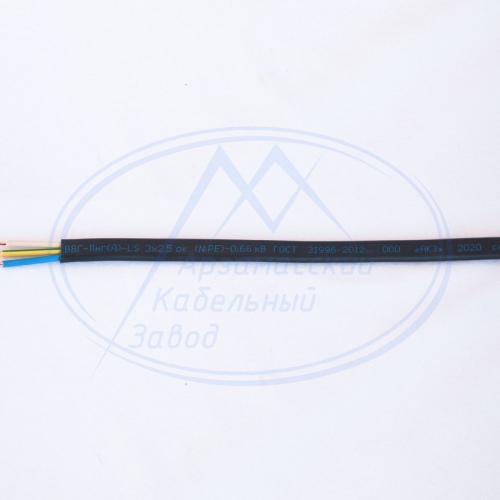

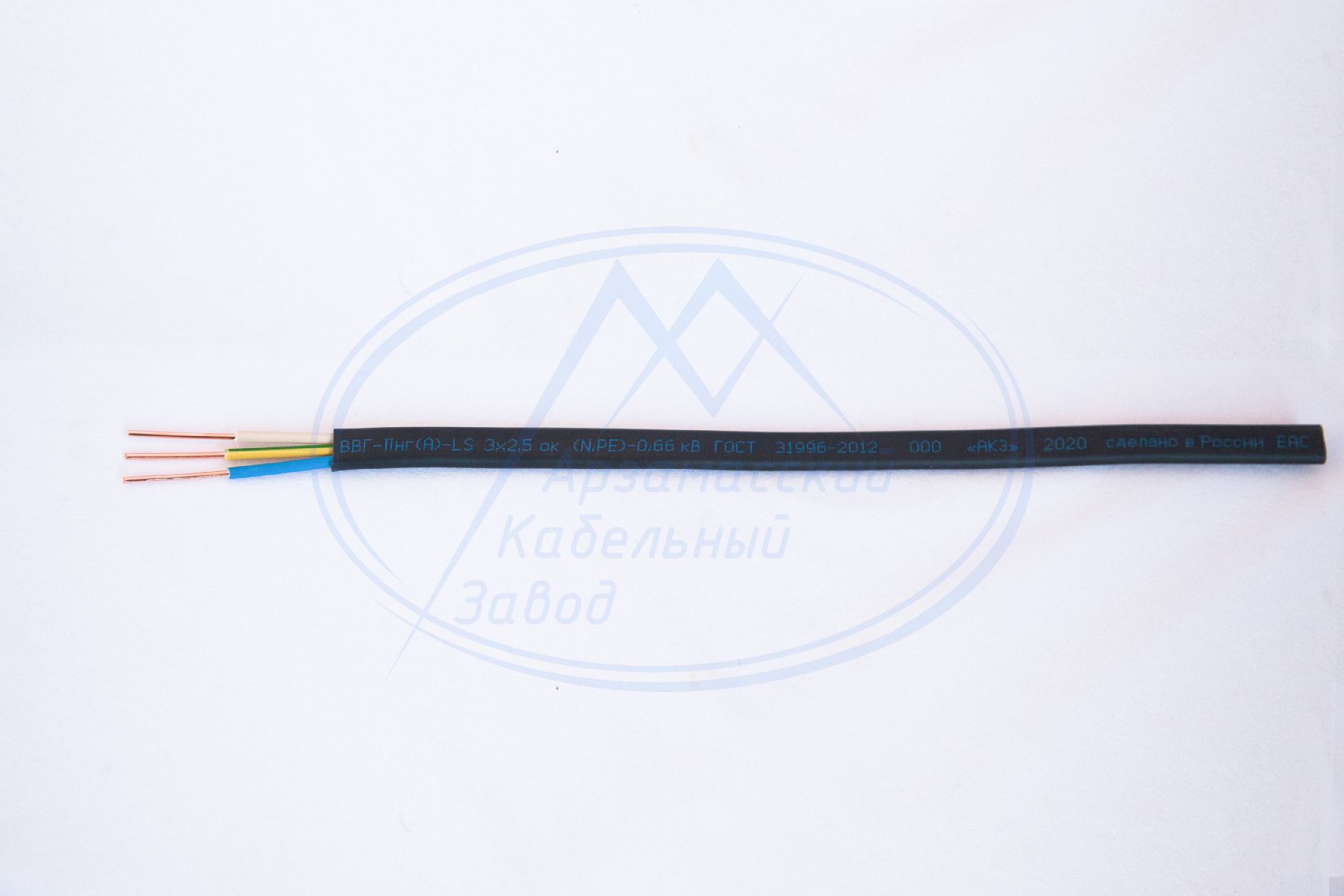

ВВГ-Пнг(А)-LS

Кабель с медными однопроволочными или многопроволочными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, плоский

Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения П1б по ГОСТ31565. Отличительной особенностью кабелей исполнения «нг(А)» является то, что по сравнению с кабелями   обыкновенного исполнения из ПВХ пластиката, кроме нераспространения горения по категории А при прокладке в пучках, кабели характеризуются  низкой дымообразующей способностью при горении и тлении (показатель дымообразования при горении и тлении кабельного изделия по  ГОСТ 31996). Таким образом, кабель исполнения ««нг(А)-LS показывает лучшие свойства по пожарной безопасности по сравнению с кабелями исполнений «нг(А)».

МАРКИ КАБЕЛЕЙ, ЧИСЛО И НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛ

МАРКА КАБЕЛЯ

ЧИСЛО ЖИЛ

НОМИНАЛЬНОЕ СЕЧЕНИЕ ОСНОВНЫХ ЖИЛ, ММ2

номинальное напряжение, кВ

0,66

1,0

ВВГнг(А)-LS

1

1,5-50

1,5-50

2,3,4 и 5

1,5-35

1,5-50

ВВГ-Пнг(А)-LS

2,3

1,5-10

1,5-10



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

0,66;1 КВ

Температура окружающей среды при эксплуатации кабеля:

от -50ºС до +50 ºС

Относительная влажность воздуха при температуре до + 35ºС

98%

Минимальная температура прокладки кабеля без предварительного прогрева:

-15ºС

Предельно длительная допустимая рабочая температура жил

+70ºС

Предельно  допустимая  температура нагрева  жил кабеля в режиме перегрузки

+90ºС

Максимальная  температура  нагрева жил кабеля при коротком замыкании

160ºС

Максимальная  температура  нагрева жил кабеля  по условию невозгорания  при коротком замыкании

350ºС

Минимально допустимый радиус изгиба при прокладке:

 - одножильных:

 - многожильных:



не менее 10 диаметров кабеля

не менее 7,5 диаметров кабеля

Срок службы, не менее

30 лет

Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию

5 лет

Условия хранения кабеля

условия хранения провод в части воздействия климатических факторов должны соответствовать группе ОЖ-2 ГОСТ 15150
